До того, как начать монтаж:
1. Убедитесь, что выбранная Вами нагревательная секция или мат соответствует размеру Вашего помещения за вычетом площади плотно прилегающих к полу предметов (таких как, шкафы, тумбы, сантехника и пр.) и отступов от стен по 10-15см.
2. Подготовьте поверхность пола для монтажа – очистите ее от строительного мусора и пыли.

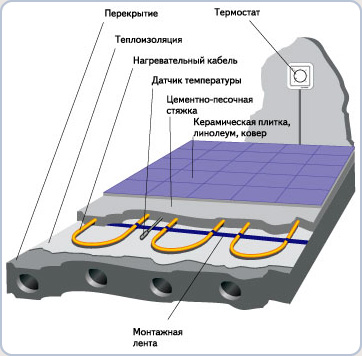

3. Если Вы решили использовать теплоизоляцию, обязательно покройте ее слоем цементно-песочной стяжки 2-4см, чтобы избежать контакта теплоизоляционных материалов с нагревательным кабелем
4. В выбранном месте проштробите отверстие для терморегулятора (стандартная монтажная коробка), а также желоб для холодного конца кабеля и гофротрубки для датчика температуры пола. Подведите питание к коробке.
Монтаж нагревательных секций
1. На обогреваемой площади закрепите отрезки монтажной ленты (прилагается в комплекте с нагревательными секциями) с шагом 50-80см. Будьте внимательны, в процессе крепления монтажной ленты не повредите элементами крепления коммуникации, находящиеся в полу.
2. Проверите сопротивление кабеля мультиметром. Сопротивление должно соответствовать значению, указанному в инструкции.
3. Зафиксируйте кабель по всей обогреваемой площади, загибая вокруг него «лепестки» монтажной ленты с одинаковым шагом (10-12,5см), не допуская его прикосновения на различных участках. Также вместо монтажной ленты можно использовать армирующую строительную сетку, в таком случае монтаж нагревательного кабеля следует осуществлять с таким же шагом 10-12,5см, прикрепляя его к сетке зажимами или хомутами.
4. После укладки кабеля снова проверьте его сопротивление.
5. В желоб уложите гофротрубку с датчиком таким образом, чтобы конец, в котором находится датчик температуры пола, был на расстоянии 50 см от стены и строго по центру между витками кабеля. Закройте конец гофротрубки изолентой, во избежание попадания раствора или влаги на датчик. Также в этот желоб уложите холодные концы кабеля.
6. Аккуратно, не допуская соприкосновения витков кабеля друг с другом залейте нагревательный кабель 2-4 см. цементно-песочного раствора. Раствор должен быть достаточно жидким, чтобы при заливке кабеля вокруг него не образовывались воздушные пустоты, которые могут отразиться на его дальнейшей эксплуатации. После ее застывания можно приступать к укладке финишного покрытия.
7. После того, как цементно-песочный раствор застынет и высохнет можно подключить систему к питанию.
Монтаж нагревательных матов
1. На обогреваемую поверхность разложите нагревательный мат, раскатывая его по поверхности пола. В местах поворота, необходимо разрезать сетку не повреждая кабель и развернуть его в нужную сторону.
2. Проверьте сопротивление кабеля мультиметром. Сопротивление должно соответствовать значению, указанному в инструкции.
3. В желоб уложите гофротрубку с датчиком таким образом, чтобы конец, в котором находится датчик температуры пола, был на расстоянии 50 см от стены и строго по центру между витками кабеля. Закройте конец гофротрубки изолентой, во избежание попадания раствора или влаги на датчик. Также в этот желоб уложите холодные концы нагревательного мата.
4. Аккуратно, не допуская соприкосновения кабеля, в местах поворота мата залейте его 1-2 см. цементно-песочного раствора или самовыравнивающей стяжки. Раствор должен быть достаточно жидким, чтобы при заливке кабеля вокруг него не образовывались воздушные пустоты, которые могут отразиться на его дальнейшей эксплуатации. Допускается укладка финишного покрытия(плитка) сразу на нагревательный мат, при обеспечении полного погружения нагревательного мата в клеевой раствор.
5. После того, как цементно-песочный раствор застынет и высохнет, систему можно подключить к питанию.
